Características del producto
Alto voltaje y confiabilidad
Excelente rendimiento de conmutación
Bajas pérdidas y bajas fugas:
Resiste entornos hostiles
Tamaño pequeño, fácil de montar
Presupuesto
|
Características eléctricas (Tamb=25 grado, a menos que se especifique lo contrario) |
Símbolo |
Condiciones |
Valor nominal |
Unidad |
|
Voltaje inverso pico repetitivo |
VRRM |
16 |
kV |
|
|
Promedio de corriente directa máx. |
IO |
@aceite Tromper=50 grado |
5 |
mamá |
|
Máx. Sobretensión actual |
IMEV |
0.5 |
A |
|
|
Máx. Caída de tensión directa |
VFM |
Ta=25 grado |
50 |
V |
|
Máx. Tiempo de recuperación inversa |
trr |
IF=2mA, yoR=4mA |
80 |
nS |
|
Máx. Corriente inversa |
IRRM |
2.0 |
μA |
|
|
Máx. Unión de temperatura |
TJ |
130 |
grado |
|
|
Rango de temperatura de almacenamiento |
Tstg |
-40-+130 |
grado |
|

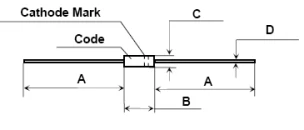

Dimensiones del contorno del paquete |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Solicitud
El2CL75Aes un diodo rectificador de conmutación-rápida y de alto-voltaje que normalmente se utiliza en aplicaciones que requieren multiplicación de voltaje o voltaje de CC ultra-alto desde un paquete compacto.
Equipo médico
- Generadores de rayos X-médicos: se utilizan en circuitos multiplicadores de alto-voltaje para máquinas de rayos X-de diagnóstico (incluidos equipos de rayos X-dentales).
- Suministros de energía para láseres médicos: Proporcionan el alto voltaje necesario para accionar ciertos tipos de láseres médicos.
Industria y Seguridad
- Rayos X-industriales: Ensayos no-destructivos (NDT) para materiales y control de calidad.
- Escáneres de seguridad: sistemas de inspección de equipaje en aeropuertos y otros dispositivos de control de seguridad.
- Probadores de alto-voltaje: se utilizan en laboratorios o líneas de producción para pruebas de aislamiento.
Electrodomésticos comerciales y de consumo
- Hornos microondas: en el circuito de alto-voltaje que impulsa el magnetrón.
- Generadores de iones negativos/generadores de ozono: comunes en purificadores de aire y lavadoras de frutas y verduras.
- Equipo de pulverización electrostática: Proporciona alto voltaje para pistolas de pintura electrostática.
- Copiadoras e impresoras láser: se utilizan en imágenes electrostáticas y transferencia de tóner para la unidad de tambor.
Otros campos profesionales
- Fuentes de alimentación de alto-voltaje: como componente rectificador general o multiplicador de voltaje.
- Laboratorios de investigación: para experimentos de física de alta-energía o pruebas de alto-voltaje.
- Televisores y monitores CRT: en el circuito flyback de alto-voltaje para pantallas de tubos de rayos catódicos.
Introducción al diodo de alto voltaje de la serie 2CL7-A
La serie 2CL7-A ofrece una amplia gama de voltajes inversos picos repetitivos, desde6kV a16kV, dependiendo del modelo específico. Los ejemplos incluyen:
|
Tipo |
Valores nominales |
Temperatura. Condición |
Característica eléctrica |
Dimensión |
|||||
|
VRM |
SI(AV) |
IFSM |
tj |
Tstg |
VFM |
IR1 |
trr |
Φcuerpo*L,Φdirigir |
|
|
[IFM=10mA] |
[VR=VRRM] |
[SI=2mA IRM=4mA] |
|||||||
|
kV |
mamá |
A |
grado |
grado |
V |
μA |
μS |
milímetros |
|
|
2CL70A |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ2.5*6.5/Φ0.5 |
|
2CL71A |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ2.5*6.5/Φ0.5 |
|
2CL72A |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ2.5*10/Φ0.5 |
|
2CL73A |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ2.5*10/Φ0.5 |
|
2CL74A |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.50 |
2 |
0.1 |
Φ2.5*10/Φ0.5 |
|
2CL75A |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ2.5*10/Φ0.5 |
El 2CL7-ALa serie es una familia de diodos de recuperación rápida de alto-voltaje y baja-corriente diseñados para aplicaciones exigentes de alto-voltaje., es ampliamente utilizadoen aplicaciones de alto-voltaje y baja-corriente:
|
Área de aplicación |
Usos específicos |
|
Pantalla e imágenes |
TV FBT (Flyback Transformer), monitores CRT, tubos de rayos catódicos-para computadora |
|
Equipo médico |
Pequeñas-máquinas de rayos X, monitores médicos |
|
Fuentes de alimentación |
Generadores de CC de alto-voltaje, conjuntos multiplicadores de voltaje, fuentes de alimentación láser |
|
Equipos industriales |
Pulverización electrostática, flocado electrostático, precipitadores electrostáticos. |
|
Ambiental |
Generadores de iones-negativos, fuentes de alimentación para generadores de ozono, purificadores de aire |
|
Iluminación |
Fuentes de alimentación para lámparas de neón |
|
Equipo de oficina |
fotocopiadoras, impresoras |
|
Equipo de prueba |
Equipos de prueba de alto-voltaje, circuitos rectificadores duplicadores de alta-frecuencia |
Etiqueta: Diodo de alto voltaje 2cl75a, fabricantes y proveedores de diodo de alto voltaje 2cl75a en China, Diodo de alta tensión serie 2CL7 A, Diodo de alto voltaje 2CL70, Diodo 2CL73 de alta tensión, Rectificador de alto voltaje 2CL75, Diodo de alta tensión de la serie RT7 A, Diodo de alta tensión de la serie RT7
