Características clave
* Clasificaciones de alto voltaje inverso
01
* Amplio rango de temperatura de funcionamiento
02
* Baja caída de voltaje directo
03
* Tiempo de recuperación rápido
04
* Baja corriente de fuga
05
Especificaciones técnicas de SPF01-15
|
Características eléctricas (Tamb=25 grados, todos son valores máximos) |
Símbolo |
Condiciones |
SP5L |
Unidad |
|
Voltaje inverso pico repetitivo |
VRRM |
|
15 |
kV |
|
Voltaje inverso pico de trabajo |
VRWM |
|
15 |
kV |
|
Promedio de corriente directa máx. |
IO |
Tromper=50 grado |
10 |
A |
|
Máx. Sobretensión actual |
IMEV |
|
1 |
A |
|
Máx. Caída de tensión directa |
VFM |
Ta=25 grado |
29 |
V |
|
Máx. Corriente inversa |
IRRM |
|
0.5 |
μA |
|
Máx. Unión de temperatura |
TJ |
|
130 |
grado |
|
Rango de temperatura de almacenamiento |
Tstg |
|
-40~+130 |
grado |

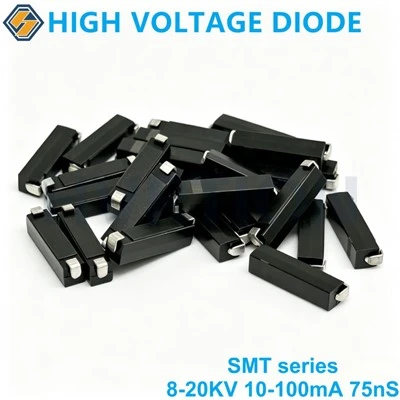

Los principales tipos de DIODOS de montaje en superficie de la serie SPF
|
Tipo no. |
Voltaje inverso pico repetitivo |
Promedio de corriente directa máx. |
Voltaje directo pico |
Corriente máxima de sobretensión de ciclo único I Surge |
Máx. Corriente inversa |
Tiempo de recuperación inversa |
Temperatura de almacenamiento. |
Dimensión |
|
|
SI=SI(AV) |
|||||||||
|
VRM |
SI(AV) |
VFM |
IFSM |
MIR(μA) |
trr |
Tstg |
|||
|
kV |
mamá |
V |
A |
Ta=25grado |
Ta=100grado |
nS |
grado |
milímetros |
|
|
SPF01-10 |
10 |
10 |
21 |
1 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF01-12 |
12 |
10 |
25 |
1 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF01-15 |
15 |
10 |
29 |
1 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF01-20 |
20 |
10 |
35 |
1 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF02-10 |
10 |
20 |
21 |
2 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF02-12 |
12 |
20 |
25 |
2 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF02-15 |
15 |
20 |
29 |
2 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF02-20 |
20 |
20 |
35 |
2 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF03-10 |
10 |
30 |
21 |
3 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF03-12 |
12 |
30 |
25 |
3 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF03-15 |
15 |
30 |
29 |
3 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF03-20 |
20 |
30 |
35 |
3 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF05-10 |
10 |
50 |
21 |
5 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF05-12 |
12 |
50 |
25 |
5 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF05-15 |
15 |
50 |
29 |
5 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF05-20 |
20 |
50 |
35 |
5 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF10-10 |
10 |
100 |
21 |
10 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF10-12 |
12 |
100 |
25 |
10 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF10-15 |
15 |
100 |
29 |
10 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
|
SPF10-20 |
20 |
100 |
35 |
10 |
0.5 |
5 |
100 |
-55 a 160 |
Fig.3 |
Aplicaciones de la serie SP
Los diodos de alto voltaje-de la serie SPF se utilizan ampliamente en:
* Fuentes de alimentación de alto-voltaje
* Equipos de automatización industrial.
* Electrónica médica
* Controladores LED
* Generadores de impulsos
* Inversores y convertidores
* Fuentes de alimentación conmutadas
* Equipo de comunicación
* Circuitos de protección
* Rectificación de alta-frecuencia
¿Por qué elegir los diodos de la serie SPF?
La serie SPF combina una robusta capacidad de alto voltaje-con un diseño compacto de montaje en superficie-, lo que la hace perfecta para la electrónica moderna que requiere diodos de conmutación confiables, eficientes y rápidos-. Con una tolerancia térmica superior y fugas mínimas, estos diodos garantizan una longevidad y un rendimiento óptimo incluso en condiciones adversas.
Ventajas de los diodos de alto voltaje de la serie SPF
Protección confiable de alto-voltaje
Excelente estabilidad térmica
Bajo consumo de energía
Baja corriente de fuga
Conmutación de alta-velocidad
Larga vida útil
Estructura optimizada
