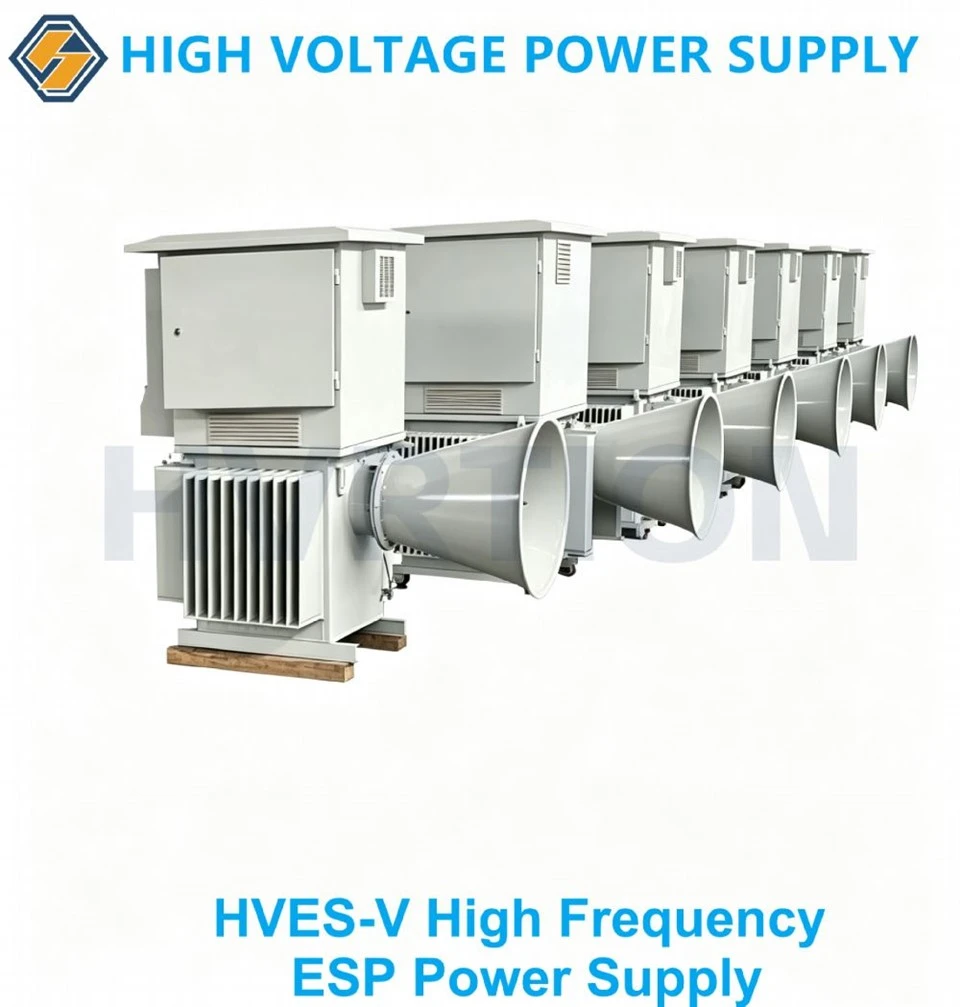

Fuente de alimentación de alto voltaje y alta frecuencia

Parámetro

Valor

Corriente de salida CC nominal

0,2 A a 3,0 A

rango de ajuste de corriente de salida

0% a 100%;

Tensión de salida CC nominal

72 kV a 80 kV

rango de ajuste de voltaje de salida

0% a 100%;

voltaje de entrada

Trifásico-380 V, 50 Hz

Frecuencia de corriente de salida

10kHz–40kHz

Modos de funcionamiento

Fuente de alimentación CC pura, fuente de alimentación de pulso intermitente

Modos de funcionamiento

Modo A (AM/AV) + modo B (FM/AV) + modo C (pulso intermitente)

Eficiencia de conversión de energía

Mayor o igual al 93%

Método de refuerzo de fuente de alimentación ESE-V

Impulso directo;

Clase de aislamiento del transformador

Clase A

Método de enfriamiento

Refrigeración forzada por aceite o refrigeración por aire;

Interfaz de comunicación

RS-485 o TCP/IP

Clasificación de protección del gabinete

IP54

Aumento de la temperatura del aceite del transformador

Menor o igual a 25 grados

Funciones de protección

Circuito abierto, cortocircuito, sobrecarga, subtensión, sobrecalentamiento, temperatura del IGBT, temperatura del aceite del transformador, etc.

Mando a distancia

Terminal de operador con pantalla táctil o comunicación MODBUS RTU con una computadora host.

Clasificación de protección del gabinete

IP54

Aumento de la temperatura del aceite del transformador

Menor o igual a 25 grados

Funciones de protección

Circuito abierto, cortocircuito, sobrecarga, subtensión, sobrecalentamiento, temperatura del IGBT, temperatura del aceite del transformador, etc.

Mando a distancia

Terminal de operador con pantalla táctil o comunicación MODBUS RTU con una computadora host.

No.

Tipo

voltaje de entrada de CA

C.A.

corriente de entrada

voltaje de salida CC

corriente continua

corriente de salida

C.A.

potencia de entrada

Salida CC

fuerza

(V)

(A)

(KV)

(A)

(kVA)

(kW)

1

0,2A/80kV

380

27

80

0.2

18

16

2

0,4A/80kV

380

54

80

0.4

35

32

3

0,6A/80kV

380

81

80

0.6

53

48

4

0,8A/80kV

380

108

80

0.8

70

64

5

1,0 A/80 kV

380

135

80

1.0

88

80

6

1,2 A/80 kV

380

162

80

1.2

106

96

7

1,4A/80kV

380

189

80

1.4

123

112

8

1,6A/80kV

380

216

80

1.6

141

128

9

1,8A/80kV

380

243

80

1.8

158

144

10

2,0 A/80 kV

380

270

80

2.0

176

160

11

2,2A/80kV

380

297

80

2.2

190

176

12

2,4A/80kV

380

342

80

2.4

212

192

13

2,6A/80kV

380

351

80

2.6

229

208

14

2,8A/80kV

380

378

80

2.8

246

224

Elementos

Presupuesto

Voltaje de entrada

Trifásico 380V

voltaje del bus de CC

CC 0–530 V o voltaje de bus configurable

Modo de funcionamiento

Múltiples modos de funcionamiento (adaptables a cualquier condición de trabajo)

Aumento de temperatura IGBT

<30 ℃

Chispas de campo eléctrico

Muy pocos (alto valor operativo, buen efecto, estable)

Velocidad de recuperación de chispa

Rápido

Características del control de chispas.

Bien

Características de regulación de voltaje de carga de luz de campo eléctrico-

Bien

Adaptabilidad al campo eléctrico.

fuerte

Control de descarga disruptiva

Ajustar el voltaje del bus y la frecuencia de conmutación.

Tensión máxima de salida del transformador

Variable

Salida de energía

Corriente continua, máxima CC pura

Eficiencia del transformador de alta frecuencia

Esencialmente sin cambios

Operación de circuito abierto

Puede funcionar con circuito abierto.

Método de enfriamiento

Combinación de refrigeración por aceite y refrigeración por aire.

Bomba de enfriamiento forzado de aceite

Bomba danesa Grundfos, marca internacional.

Efecto refrescante

Bien, aumento de temperatura del aceite.<25°C

Centro

Ultra microcristalino, integral sin espacio de aire.

Componentes del rectificador de alto voltaje.

Componentes importados de ON Semiconductor

Fiabilidad del rectificador de alto voltaje

Alto

Equipado con pantalla táctil

Sí
