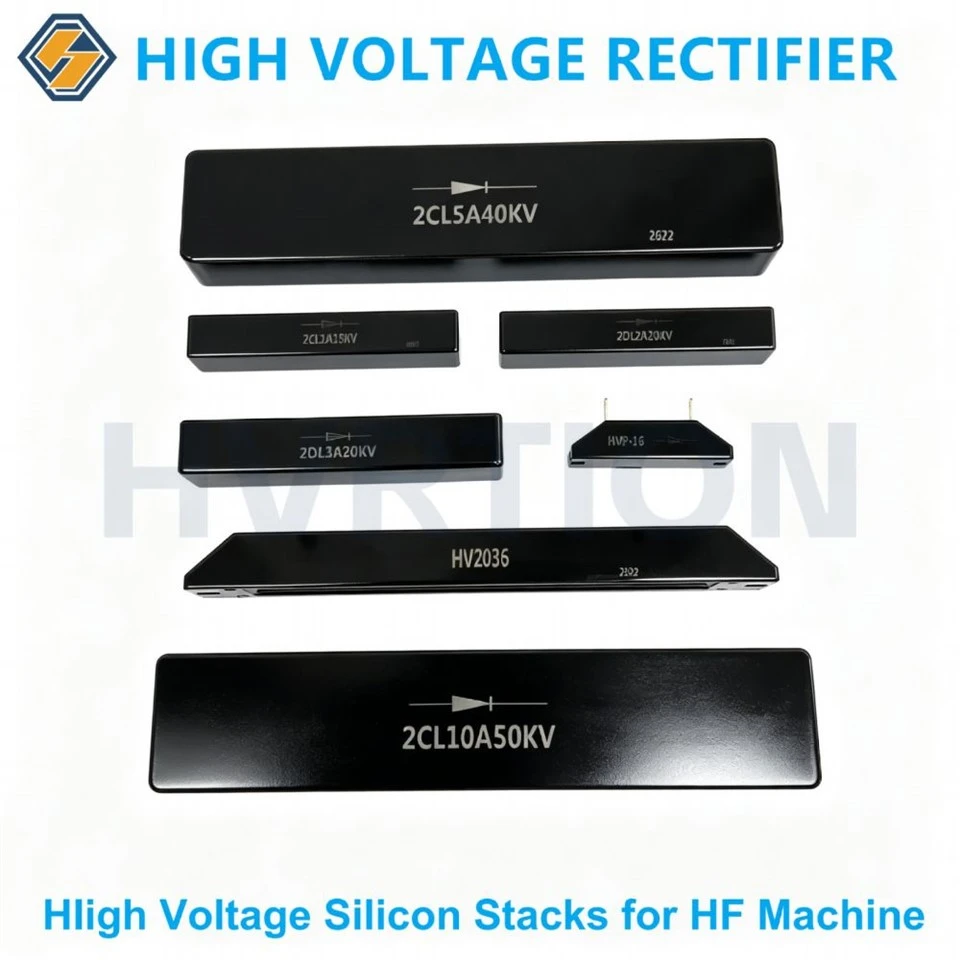

Descripción general del producto
La serie High Voltage Silicon Stack está especialmente diseñada para máquinas de soldadura por RF, equipos de calefacción de alta frecuencia, fuentes de alimentación industriales de alto voltaje y sistemas de conmutación de alta frecuencia.
Con un rango de voltaje de 15 KV a 40 KV y una capacidad de corriente de 1 A a 5 A, esta pila de rectificadores de silicio proporciona un excelente rendimiento de aislamiento de alto voltaje, resistencia a sobretensiones, baja caída de voltaje directo y confiabilidad a largo plazo-en entornos industriales exigentes.
El producto adopta chips rectificadores de silicio de alta-calidad y tecnología de encapsulación optimizada, lo que garantiza un funcionamiento estable en condiciones de alta-frecuencia y alto-voltaje.
Se utiliza ampliamente en soldadores de RF, máquinas de alta-frecuencia, generadores de rayos X-médicos, equipos de pulverización electrostática, sistemas de eliminación de polvo electrostático, equipos de prueba de alto voltaje y fuentes de alimentación industriales.
Características clave
✔ Capacidad de rectificación de alto voltaje
* Rango de voltaje inverso: 15KV–40KV
* Rango de corriente directa: 1A–5A
* Diseñado para aplicaciones de conversión de CC de alto voltaje
✔ Alta confiabilidad y larga vida útil
* Estructura de chip de silicio de alta calidad
* Excelente rendimiento de aislamiento eléctrico
* Operación estable bajo condiciones continuas de alto voltaje
✔ Alta capacidad de sobrecorriente
* Fuerte resistencia contra el impacto de corriente instantánea.
* Adecuado para soldadura por RF y aplicaciones de potencia de pulso industrial
✔ Baja caída de tensión directa
* Pérdida de energía reducida
* Mejora de la eficiencia del sistema
* Menor estrés térmico durante la operación
✔ Diseño de aplicaciones de alta frecuencia
* Optimizado para fuentes de alimentación conmutadas de alta-frecuencia
* Adecuado para equipos de RF que requieren una rectificación rápida y estable
✔ Personalización disponible
Aplicaciones
* Máquinas de soldadura de plástico RF
* Equipos de soldadura de alta frecuencia
* Máquinas de soldar PVC
* Sistemas de calefacción de alta frecuencia.
* Fuentes de alimentación conmutadas de alta frecuencia.
* Generadores de RF industriales
* Sistemas inversores de alto voltaje.
* Equipos de calefacción de alta frecuencia.
* Generadores de rayos X-médicos
* Sistemas de rayos X-industriales
* Equipos de inspección de alto voltaje.
* Fuentes de alimentación de alto voltaje para laboratorio.
* Sistemas de pulverización electrostática.
* Equipo de recubrimiento en polvo
* Equipos de eliminación de polvo electrostático.
* Sistemas industriales de purificación de aire.
Especificaciones del producto
|
Tipo |
Valores nominales |
Temperatura. Condición |
Características eléctricas [Ta=25 grado ] |
Dimensión |
|||||||
|
VRM |
SI(AV) |
IFSM |
tj |
Tstg |
VFM |
IR1 |
L±2.0 |
W±2.0 |
H±2.0 |
Hilo |
|
|
kV |
A |
A |
grado |
grado |
V |
ua
|
milímetros |
milímetros |
milímetros |
||
|
2CL1A15KV |
15 |
1 |
50 |
150 |
-40~150 |
18 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A20KV |
20 |
1 |
50 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A/25KV |
25 |
1 |
50 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A20KV |
20 |
2 |
80 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A25KV |
25 |
2 |
80 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL3A30KV |
30 |
3 |
100 |
150 |
-40~150 |
36 |
5 |
150 |
35 |
25 |
M5 |
|
2DL3A40KV |
40 |
3 |
100 |
150 |
-40~150 |
48 |
5 |
285 |
60 |
30 |
M5 |
|
2DL5A40KV |
40 |
5 |
200 |
150 |
-40~150 |
48 |
10 |
285 |
60 |
30 |
M5 |
Características mecánicas
|
Parámetro |
Especificación |
|
Paquete |
Pila de silicona moldeada con epoxi |
|
Material aislante |
Resina epoxi de alta confiabilidad |
|
Terminal |
terminal de tornillo M5 |
|
Montaje |
Estructura mecánica personalizada |
|
Protección de superficies |
Revestimiento anticorrosión |
|
Rango de temperatura |
-40 grados ~ +150 grados |
Ventajas en comparación con los rectificadores convencionales
|
Característica |
Pila de silicio de alto voltaje |
|
Capacidad de voltaje |
Hasta 40KV |
|
Capacidad actual |
Hasta 5A |
|
Capacidad de sobretensión |
Excelente |
|
Estabilidad térmica |
Alto |
|
Instalación |
Estructura compacta |
|
Fiabilidad |
Grado industrial |
¿Por qué elegir nuestra pila de silicio de alto voltaje?
Fabricante profesional de semiconductores de alto voltaje
Proporcionamos:
✔ Pilas de diodos de alto voltaje
✔ Módulos rectificadores de soldadura RF
✔ Componentes rectificadores de alta frecuencia
✔ Soluciones personalizadas de semiconductores de alto voltaje
Nuestros productos están diseñados para aplicaciones industriales exigentes que requieren:
* Estabilidad de alto voltaje
* Alta capacidad de corriente
* Larga vida útil
* Rendimiento confiable en condiciones difíciles
Preguntas frecuentes
P: ¿Para qué se utiliza una pila de silicio de alto voltaje?
R: Se utiliza una pila de silicio de alto voltaje para convertir CA de alto voltaje en energía CC estable en máquinas de soldadura de RF, generadores de alta frecuencia, equipos de rayos X-y fuentes de alimentación industriales.
P: ¿Qué rectificador es adecuado para máquinas de soldadura por RF?
R: Las pilas de silicio de alto voltaje con clasificaciones de voltaje de 15 KV a 51 KV y capacidad de corriente de 1 A a 10 A se utilizan comúnmente en soldadura por RF y aplicaciones de alta frecuencia.
P: ¿Se pueden personalizar las pilas de silicio de alto voltaje?
R: Sí. La tensión nominal, la capacidad actual, el tamaño, el diseño del terminal y la estructura mecánica se pueden personalizar según los requisitos del cliente.
